DING ZING DZ® Seals

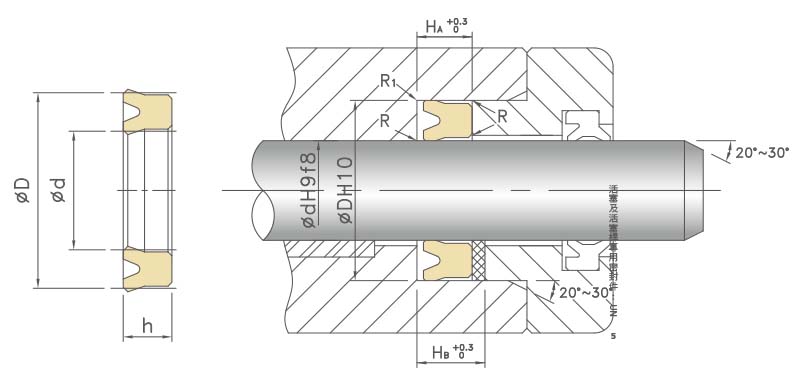

HUN Ød10-15.8

R ≦ 0.3
Piston Ø D Surface Roughness: 0.4~3.2 μ mRmax (0.1~0.8 μ mRa)
R ≦ 0.3
R1 ≦ 0.5
Rod Ø d Surface Roughness: 0.8~1.6 μ mRmax (0.2~0.4 μ mRa)

Types of Piston / Rod H Series Seals HUN Ød10-15.8

Items Ø d Ø D h HA
HUN 10 14 2.5 3
HUN 10 14 3 3.5
HUN 10 14 4 5
HUN 10 15 3 4
HUN 10 15 4 5
HUN 10 16 4 5
HUN 10 16 4.5 5.5
HUN 10 16 6 7
HUN 10 16 8 9
HUN 10 18 5 6
HUN 10 18 5.5 6.5
HUN 10 18 6 7
HUN 10 18 8 9
HUN 10 19 6 7
HUN 10 20 5 6
HUN 10 20 6 7
HUN 10 20 7 8
HUN 10 20 8 9
HUN 10 22 6 7
HUN 10 22 8 9
HUN 11 17 4 5
HUN 11 17 4.5 5.5
HUN 11.2 19.2 5 6
HUN 11.2 21.2 8 9
HUN 12 16 4 5
HUN 12 18 4 5
HUN 12 18 4.5 5.5
HUN 12 18 5 6
HUN 12 18 6 7
HUN 12 18 8 9
HUN 12 19 5 6
HUN 12 20 4 5
HUN 12 20 5 6
HUN 12 20 5.5 6.5
HUN 12 20 6 7
HUN 12 20 7 8
HUN 12 20 8 9
HUN 12 22 5 6
HUN 12 22 6 7
HUN 12 22 7 8
Items Ø d Ø D h HA
HUN 12 22 8 9
HUN 12 24 6 7
HUN 12 24 8 9
HUN 12 25 8 9
HUN 12 25 10 11
HUN 12 26 10 11
HUN 12.5 22.5 8 9
HUN 13 21 5 6
HUN 13 24 6 7
HUN 14 20 5 6
HUN 14 20 6 7
HUN 14 20 8 9
HUN 14 21 5 6
HUN 14 22 4 5
HUN 14 22 5 6
HUN 14 22 6 7
HUN 14 22 8 9
HUN 14 24 5 6
HUN 14 24 8 9
HUN 14 25 5 6
HUN 14 25 5.5 6.5
HUN 14 25 8 9
HUN 14 26 5 6
HUN 14 28 10 11
HUN 14 30 5 6
HUN 15 21 4 5
HUN 15 22 5 6
HUN 15 22 6 7
HUN 15 22 8 9
HUN 15 23 5 6
HUN 15 25 5 6
HUN 15 25 6 7
HUN 15 25 7 8
HUN 15 25 8 9
HUN 15 25 10 11
HUN 15 27 7 8
HUN 15 30 8 9
HUN 15 30 10 11
HUN 15.4 25.5 6.5 7.5
HUN 15.8 20 3 4
