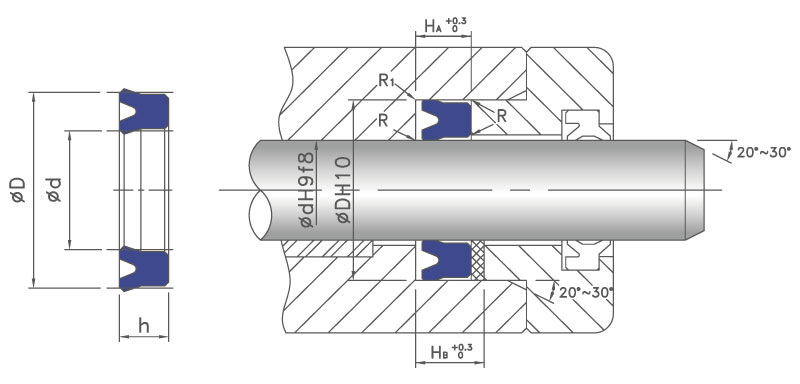

D-6

R ≦ 0.3
Piston Ø D Surface Roughness: 0.4~3.2 μ mRmax (0.1~0.8 μ mRa)
R ≦ 0.3
R1 ≦ 0.5
Rod Ø d Surface Roughness: 0.8~1.6 μ mRmax (0.2~0.4 μ mRa)

Types of Piston/Rod Seals D-6

Items Ø d Ø D h HA
D-6 8 16 6 6.6
D-6 9.53 19.05 5 5.5
D-6 12 21 5 5.5
D-6 13 19 4 4.4
D-6 18 30 6 6.6
D-6 22 32 8 8.8
D-6 22.23 28.58 6.35 6.98
D-6 25.4 33.4 5.68 6.12
D-6 25.4 34.93 7.95 8.73
D-6 28 38 7.3 8
D-6 30 40 7 7.7
D-6 30 42 7 7.7
D-6 31.75 41.28 6.76 7.92
D-6 31.75 41.28 7.95 8.73
D-6 34.92 44.45 7.95 8.73
D-6 38.1 50.8 6.35 6.98
D-6 40 48 5.7 6.3
D-6 40 50 7.3 8
D-6 40 50 10 11
D-6 41.3 50.8 9.52 10.49
D-6 44.45 53.97 9.52 10.49
D-6 47.62 57.15 9.52 10.49
D-6 50 65 11.4 12.5
D-6 50.8 63.5 6.35 6.98
D-6 53.97 63.5 6.35 6.98
D-6 55 65 10 11
D-6 56 64 8 8.8
D-6 57.15 66.68 9.52 10.49
D-6 57.15 69.85 9.52 10.49
D-6 60 70 6 6.6
D-6 60 75 12 13.2
D-6 63.5 73.03 9.52 10.49
D-6 63.5 76.2 9.52 10.49
D-6 63.5 82.55 15.75 17.47
D-6 69.85 82.55 9.52 10.49
D-6 75 88 13 14.5
D-6 75 90 9 9.9
D-6 76.2 88.9 9.52 10.49
D-6 76.2 95.25 15.75 17.47
D-6 80 95 11.4 12.5
D-6 88.9 101.6 9.52 10.49
D-6 90 100 8 8.8
D-6 100 115 11 12
D-6 101.6 114.3 9.52 10.49
D-6 133.35 152.4 15.75 17.47
D-6 158.75 177.8 15.75 17.47
D-6 165 177 9 9.9
D-6 236 261 19 21
D-6" 1/2 3/4 1/4 0.275
D-6" 1/2 3/4 1/8 0.138
D-6" 1/2 3/4 3/16 0.207
D-6" 1/2 1 3/4 0.825
D-6" 1/4 1/2 1/4 0.275
D-6" 1/4 1/2 1/8 0.138
D-6" 3/4 1 1/4 0.275
D-6" 3/4 1 1/8 0.138
D-6" 3/4 1 3/16 0.207
D-6" 3/4 1 1/4 3/8 0.413
D-6" 3/8 3/4 1/4 0.275
D-6" 3/8 5/8 1/4 0.275
D-6" 5/8 7/8 1/4 0.275
D-6" 5/8 7/8 1/8 0.138
D-6" 5/8 7/8 3/16 0.207
D-6" 5/8 1 1/4 0.275
D-6" 5/8 1 3/16 0.207
D-6" 7/8 1 1/4 1/4 0.275
D-6" 7/8 1 1/8 1/8 0.138
D-6" 7/8 1 3/8 3/8 0.413
D-6" 9/16 1 3/16 1/8 0.138
D-6" 11/16 1 3/16 3/8 0.413
D-6" 13/16 1 1/16 1/8 0.138
D-6" 1 1 1/2 1/4 0.275
D-6" 1 1 1/2 3/8 0.413
D-6" 1 1 1/4 1/4 0.275
D-6" 1 1 1/4 1/8 0.138
D-6" 1 1 1/4 3/16 0.207
D-6" 1 1 3/8 1/4 0.275
D-6" 1 1 3/8 3/16 0.207
D-6" 1 1 3/8 7/16 0.481
D-6" 1 1 3/8 7/32 0.241
D-6" 1 1/16 1 5/16 1/4 0.275
D-6" 1 1/2 1 3/4 1/4 0.275
Items Ø d Ø D h HA
D-6" 1 1/2 1 7/8 1/4 0.275
D-6" 1 1/2 1 7/8 3/8 0.413
D-6" 1 1/2 1 7/8 5/16 0.344
D-6" 1 1/2 2 1/4 0.275
D-6" 1 1/2 2 3/8 0.413
D-6" 1 1/2 2 1/8 7/16 0.481
D-6" 1 1/4 1 1/2 1/4 0.275
D-6" 1 1/4 1 1/2 5/8 0.688
D-6" 1 1/4 1 3/4 1/4 0.275
D-6" 1 1/4 1 3/4 3/8 0.413
D-6" 1 1/4 1 5/8 1/4 0.275
D-6" 1 1/4 1 5/8 3/16 0.207
D-6" 1 1/4 1 5/8 3/8 0.413
D-6" 1 1/4 1 7/8 5/16 0.344
D-6" 1 1/4 1 7/8 7/16 0.481
D-6" 1 1/4 1 11/16 3/8 0.413
D-6" 1 1/4 2 1/4 0.275
D-6" 1 1/8 1 1/2 5/16 0.344
D-6" 1 1/8 1 3/8 3/16 0.207
D-6" 1 3/16 1 1/2 5/32 0.172
D-6" 1 3/16 1 9/16 3/16 0.207
D-6" 1 3/16 1 11/16 1/4 0.275
D-6" 1 3/4 2 1/4 0.275
D-6" 1 3/4 2 1/4 1/4 0.275
D-6" 1 3/4 2 1/4 3/8 0.413
D-6" 1 3/4 2 1/8 1/4 0.275
D-6" 1 3/4 2 3/8 7/16 0.481
D-6" 1 3/8 1 3/4 3/16 0.207
D-6" 1 3/8 1 3/4 3/8 0.413
D-6" 1 3/8 1 5/8 1/8 0.138
D-6" 1 3/8 1 7/8 3/8 0.413
D-6" 1 3/8 1 11/16 5/32 0.172
D-6" 1 3/8 2 7/16 0.481
D-6" 1 5/16 1 9/16 5/32 0.172
D-6" 1 5/8 1 7/8 3/8 0.413
D-6" 1 5/8 1 7/8 5/32 0.172
D-6" 1 5/8 2 3/16 0.207
D-6" 1 5/8 2 5/16 0.344
D-6" 2 2 1/2 1/4 0.275
D-6" 2 2 1/2 3/8 0.413
D-6" 2 2 3/8 3/16 0.207
D-6" 2 2 3/8 3/8 0.413
D-6" 2 2 3/8 5/16 0.344
D-6" 2 2 5/8 9/16 0.619
D-6" 2 2 9/16 3/8 0.413
D-6" 2 1/2 2 3/4 3/8 0.413
D-6" 2 1/2 3 1/4 0.275
D-6" 2 1/2 3 3/8 0.413
D-6" 2 1/2 3 1/4 9/16 0.619
D-6" 2 1/4 2 1/2 1/4 0.275
D-6" 2 1/4 2 3/4 1/4 0.275
D-6" 2 1/4 2 3/4 3/8 0.413
D-6" 2 1/4 2 3/4 9/16 0.619
D-6" 2 1/4 2 5/8 1/4 0.275
D-6" 2 1/8 2 1/2 3/8 0.413
D-6" 2 3/4 3 1/2 5/8 0.688
D-6" 2 3/4 3 1/2 9/16 0.619
D-6" 2 5/8 3 3/8 0.413
D-6" 2 7/8 3 1/2 5/16 0.344
D-6" 2 7/8 3 1/4 3/16 0.207
D-6" 3 3 1/2 3/8 0.413
D-6" 3 1/2 3 7/8 3/16 0.207
D-6" 3 1/2 4 1/4 0.275
D-6" 3 1/8 3 1/2 3/16 0.207
D-6" 3 3/8 3 3/4 3/16 0.207
D-6" 3 3/8 3 5/8 1/8 0.138
D-6" 3 7/8 4 1/4 3/16 0.207
D-6" 4 4 1/2 9/16 0.619
D-6" 4 5 3/4 0.825
D-6" 4 1/2 5 1/4 5/8 0.688
D-6" 5 5 1/2 9/16 0.619
D-6" 5 5 5/8 1/2 0.55
D-6" 6 6 1/2 1/4 0.275
D-6" 6 6 1/2 3/8 0.413
D-6" 6 7 3/4 0.825
D-6" 6 1/2 7 1/4 0.275
D-6" 6 1/2 7 3/8 0.413
D-6" 6 3/4 7 1/4 3/8 0.413
D-6" 7 1/2 8 1/4 0.275
D-6" 7 1/4 8 3/8 0.413
D-6" 7 3/4 8 1/4 1/4 0.275
D-6" 11 12 1/2 0.55
